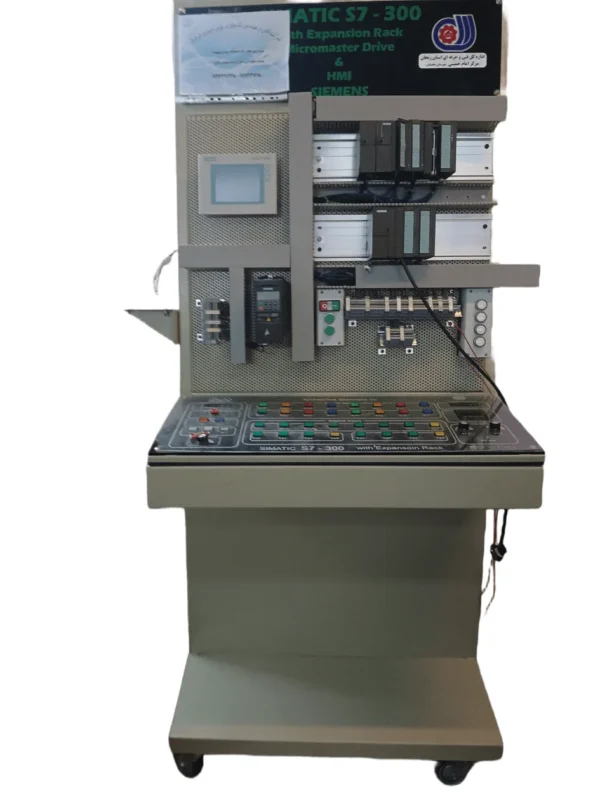

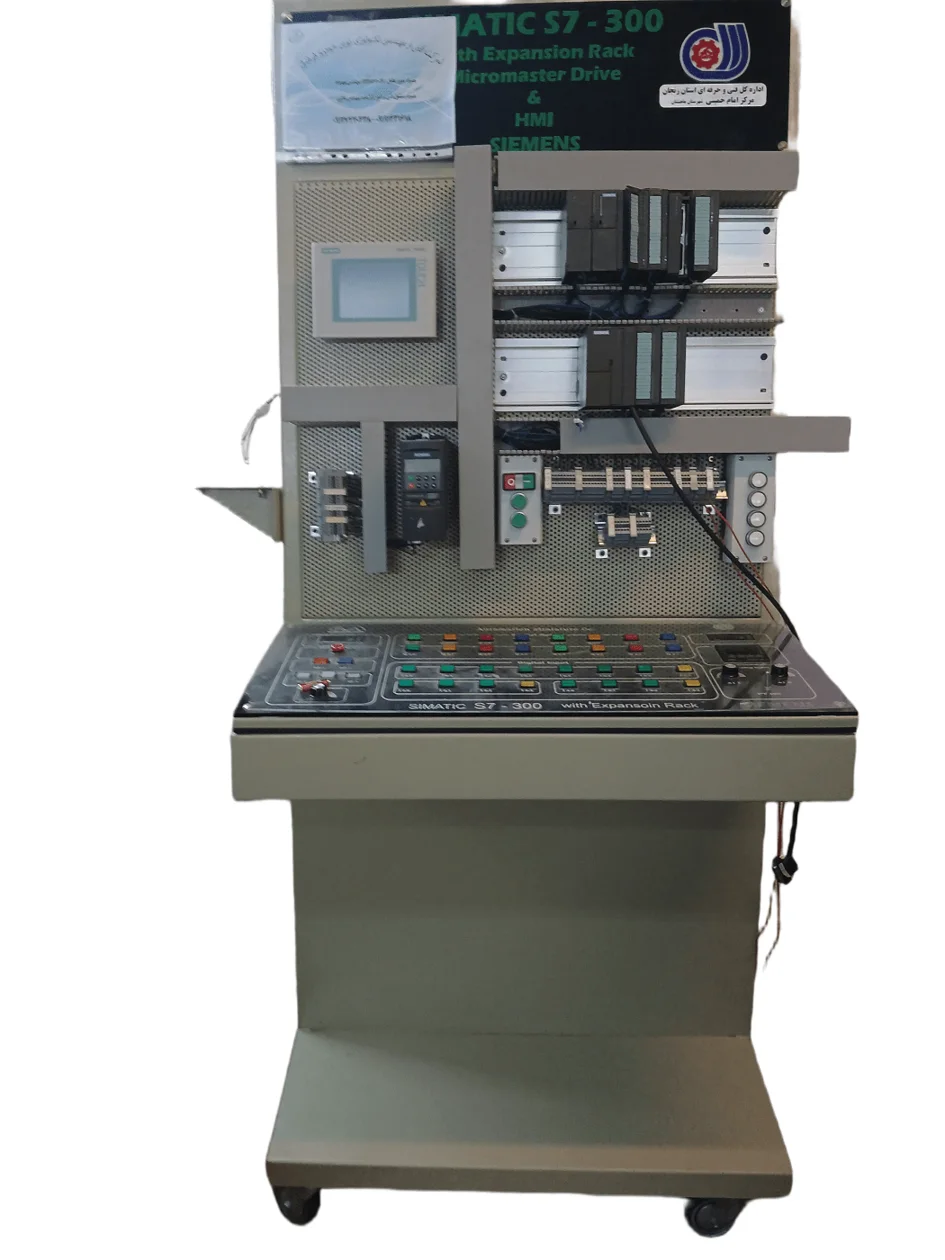

مجموعه آموزشی ایستاده PLC S7-300: ابزاری کلیدی در آموزش اتوماسیون صنعتی
مجموعههای آموزشی PLC، به ویژه مدلهایی مبتنی بر Siemens S7-300 که یکی از پرکاربردترین کنترلکنندههای منطقی برنامهپذیر در صنعت ایران و جهان است، از جمله تجهیزات ضروری برای آموزشهای فنی و حرفهای در زمینه اتوماسیون صنعتی محسوب میشوند. مجموعه آموزشی ایستاده S7-300 یکی از تولیدات شرکتهایی مانند صنایع آموزشی نوین ایرانیان است، با هدف فراهم کردن یک بستر عملی و قابل لمس برای یادگیری برنامهنویسی، سیمبندی، عیبیابی و کار با PLC برای دانشآموزان و کارآموزان طراحی شده است. فرم ایستاده این مجموعهها امکان دسترسی و مشاهده آسان تمامی اجزا را برای چندین نفر فراهم میآورد و فضای مناسبی برای انجام پروژههای آموزشی و تمرینات عملی گروهی ایجاد میکند.
توضیحات و کاربرد:
این مجموعه آموزشی در واقع شبیهساز یک سیستم کنترل صنعتی واقعی در ابعاد کوچک و ایمن است. هدف اصلی آن، آموزش مفاهیم پایه و پیشرفته اتوماسیون صنعتی با استفاده از سختافزار و نرمافزار واقعی PLC S7-300 زیمنس است. دانشآموزان و دانشجویان با استفاده از این مجموعه میتوانند:
- با معماری سختافزاری PLC S7-300 (شامل CPU، ماژولهای ورودی/خروجی دیجیتال و آنالوگ، منبع تغذیه و رک) آشنا شوند.
- نرمافزار STEP 7 (نرمافزار اصلی برنامهنویسی S7-300) را فرا بگیرند.
- با زبانهای برنامهنویسی مختلف مانند LAD (نردبانی)، FBD (بلاک دیاگرام تابع) و STL (لیست دستورالعملها) کار کنند.
- نحوه سیمبندی ورودیها (مانند سنسورها، شستیها) و خروجیها (مانند کنتاکتورها، چراغها، موتورهای کوچک) را تمرین کنند.
- برنامههای نوشته شده را بر روی PLC دانلود و تست نمایند.
- با عیبیابی سختافزاری و نرمافزاری در سیستمهای PLC آشنا شوند.
- پروژههای کنترلی متنوعی از جمله کنترل موتورها، سیستمهای نوار نقاله، سیستمهای ترافیکی ساده و… را پیادهسازی کنند.
قطعات اصلی مجموعه:

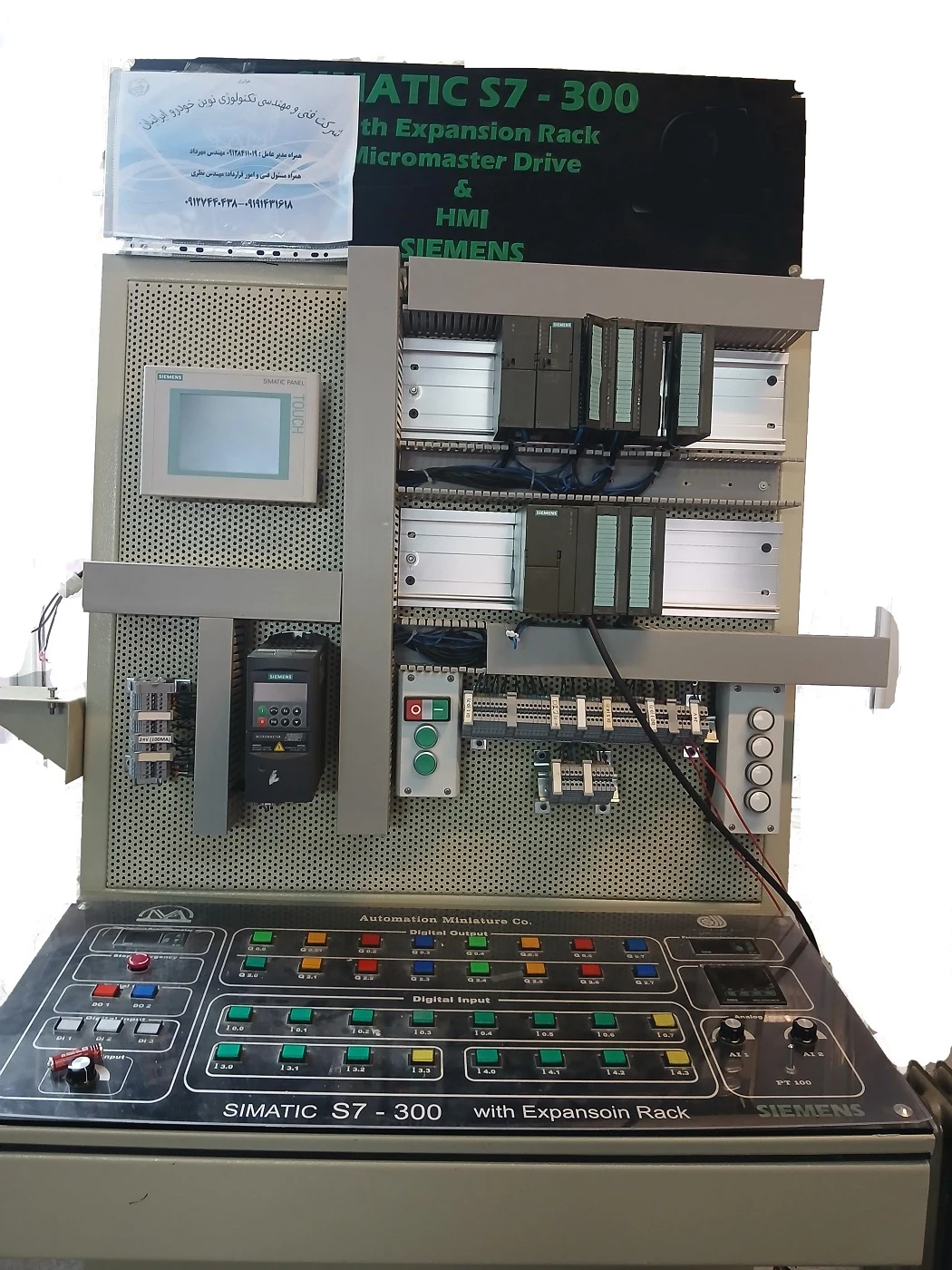

یک مجموعه آموزشی ایستاده PLC S7-300 معمولاً شامل اجزای زیر است که همگی بر روی یک پنل ایستاده و قابل حمل نصب شدهاند:
- واحد پردازش مرکزی (CPU): قلب مجموعه که وظیفه اجرای برنامه کنترلی را بر عهده دارد. مدل CPU ممکن است بسته به پیچیدگی مجموعه آموزشی متفاوت باشد، اما معمولاً از مدلهای رایج سری S7-300 استفاده میشود.
- منبع تغذیه (PS): برای تامین ولتاژ مورد نیاز PLC و سایر تجهیزات مجموعه.
- رک (Rack) یا ریل (Rail): برای نصب ماژولهای مختلف PLC.
- ماژولهای ورودی دیجیتال (DI): برای اتصال و خواندن وضعیت تجهیزات ورودی دیجیتال مانند شستیها، لیمیت سوییچها، سنسورهای مجاورتی و…
- ماژولهای خروجی دیجیتال (DO): برای اتصال و کنترل تجهیزات خروجی دیجیتال مانند رلهها، کنتاکتورها، چراغهای سیگنال، شیرهای برقی و…
- ماژولهای ورودی آنالوگ (AI): برای اتصال و خواندن مقادیر ورودیهای آنالوگ مانند سنسورهای دما، فشار، سطح و… (در صورت وجود در مدل مجموعه).
- ماژولهای خروجی آنالوگ (AO): برای اتصال و کنترل تجهیزات خروجی آنالوگ مانند عملگرهای کنترل ولو، درایوها و… (در صورت وجود در مدل مجموعه).
- ماژولهای ارتباطی (CP): برای برقراری ارتباط با سایر دستگاهها یا شبکههای صنعتی (در صورت وجود در مدل مجموعه).
- شبیهساز ورودی/خروجی: شامل شستیها، کلیدها، پتانسیومترها برای شبیهسازی ورودیهای مختلف و چراغهای سیگنال یا نمایشگرهای کوچک برای نمایش وضعیت خروجیها، بدون نیاز به تجهیزات صنعتی واقعی.
- ترمینالهای اتصال: جهت سهولت و ایمنی در سیمبندی اجزای مختلف.
- نمایشگر HMI (اختیاری): برخی مجموعههای پیشرفتهتر ممکن است شامل یک پنل اپراتوری (HMI) کوچک برای تمرین طراحی واسط کاربری و مانیتورینگ سیستم باشند.
- نقشه فنی و دفترچه راهنما: شامل دیاگرامهای سیمبندی، توضیحات قطعات و راهنمای انجام تمرینات.
موارد استفاده در هنرستانها و مراکز فنی و آموزشی:
مجموعه آموزشی ایستاده PLC S7-300 ابزاری ایدهآل برای آموزشهای عملی در مقاطع مختلف تحصیلی و دورههای آموزشی است. کاربردهای اصلی آن در این مراکز عبارتند از:
- آموزش مبانی PLC و اتوماسیون: ارائه درک جامعی از نحوه عملکرد PLC و نقش آن در سیستمهای اتوماسیون صنعتی.
- کارگاههای عملی برنامهنویسی: فراهم کردن بستری برای تمرین عملی نوشتن و اشکالزدایی برنامههای PLC.
- آموزش سیمبندی و سختافزار: یادگیری نحوه صحیح اتصال قطعات و ماژولهای PLC.
- پروژههای درسی و پایاننامهها: امکان انجام پروژههای کوچک و متوسط کنترلی توسط دانشآموزان و دانشجویان.
- دورههای بازآموزی و ارتقاء مهارت: استفاده برای آموزش پرسنل شاغل در صنایع که نیاز به یادگیری یا بهروزرسانی دانش خود در زمینه PLC دارند.
- مسابقات و المپیادهای علمی کاربردی: بستری مناسب برای برگزاری مسابقات و ارزیابی مهارتهای عملی در زمینه اتوماسیون.
